Kicad 使用技巧

1 导入DXF板框

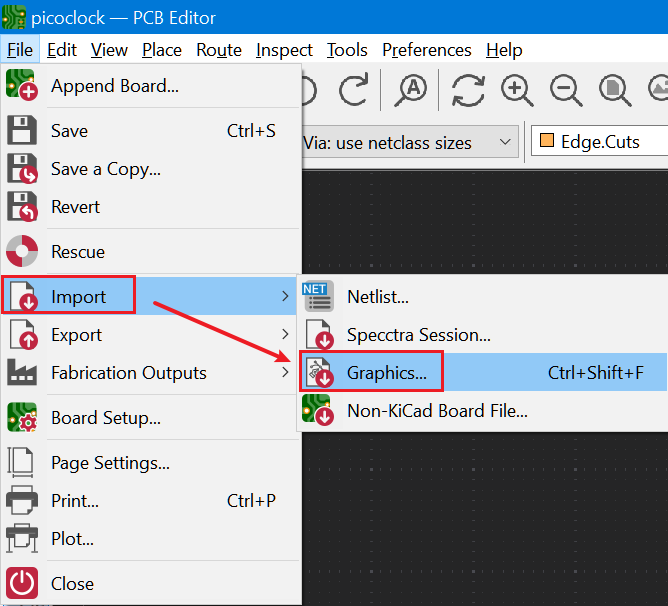

选择导入图片。

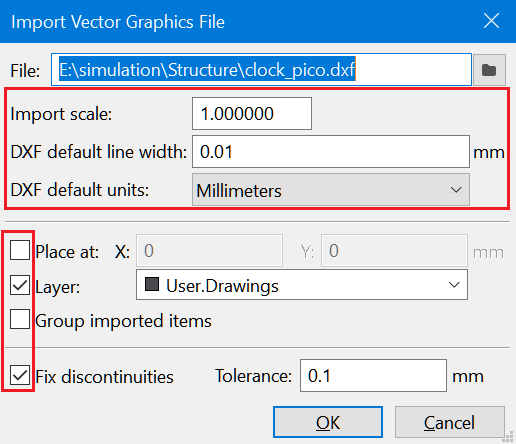

选择dxf文件。

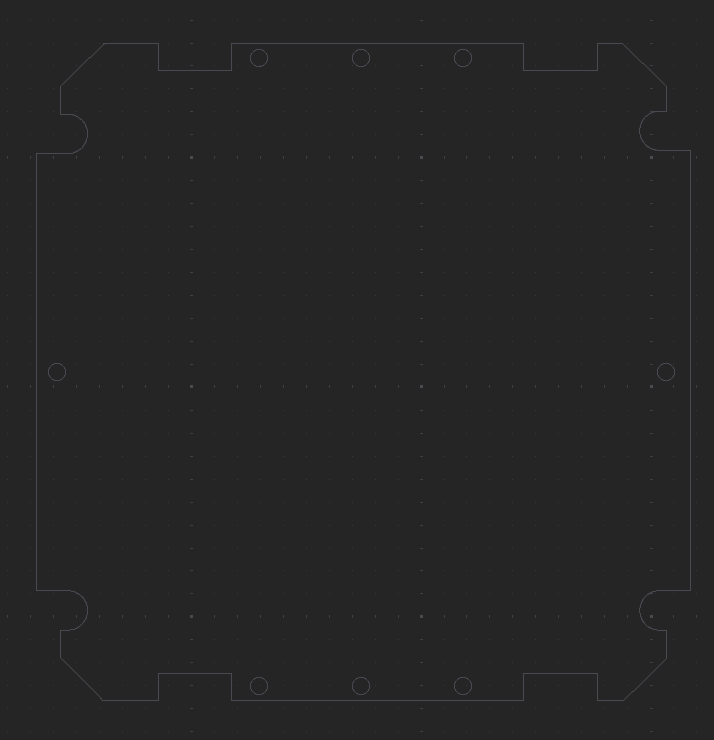

导入后在User.Drawings层。

选择外框，先不要选择孔，后续再改机械孔。

选择创建zone。

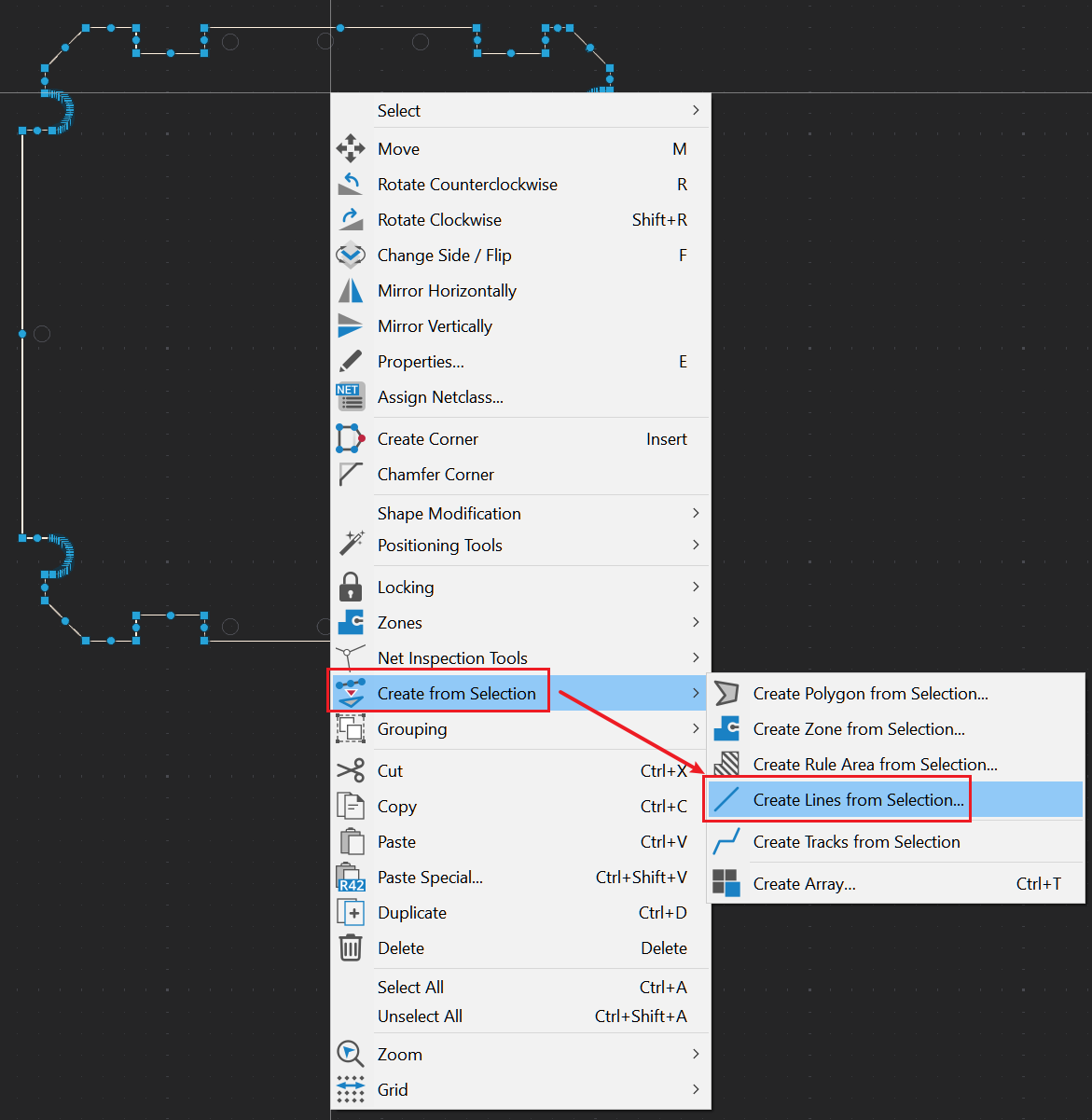

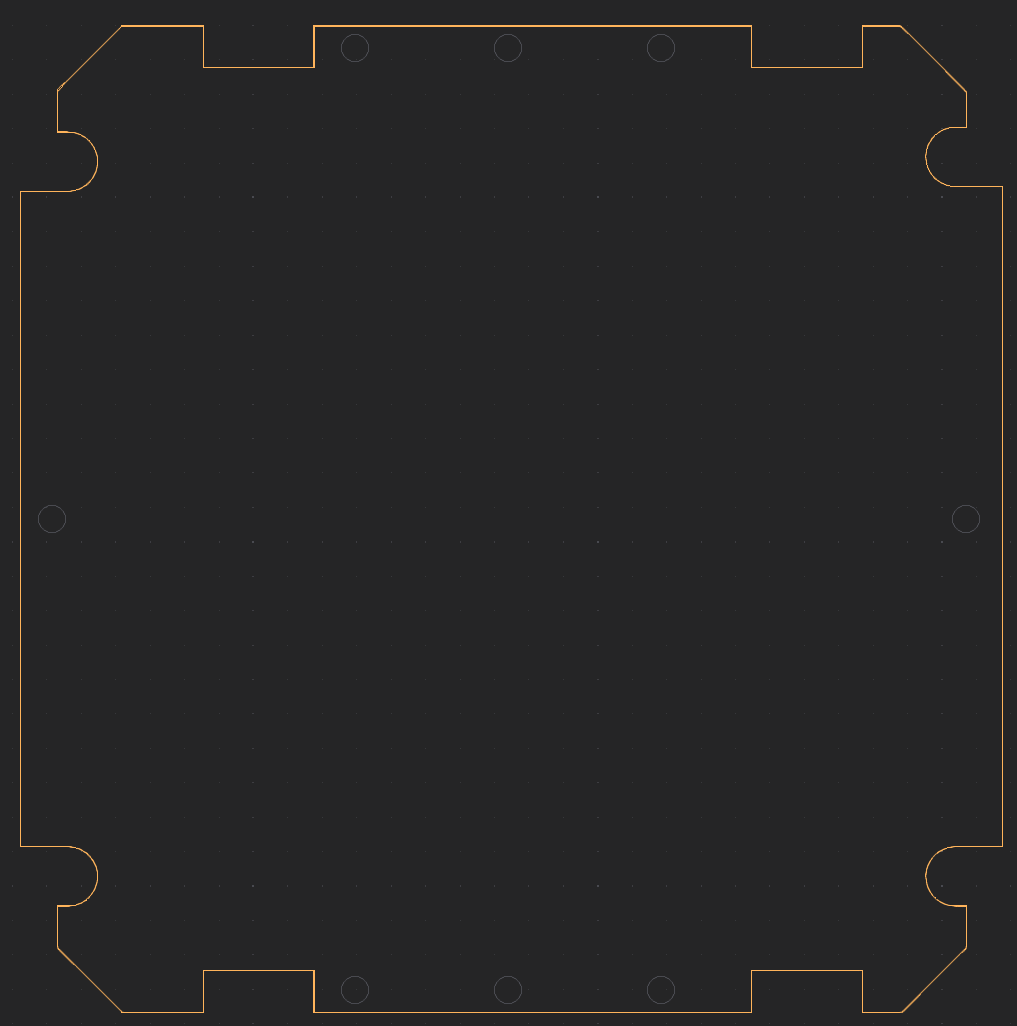

选择zone，右键改为line即可变为封闭的线，其层再Edge.cuts。

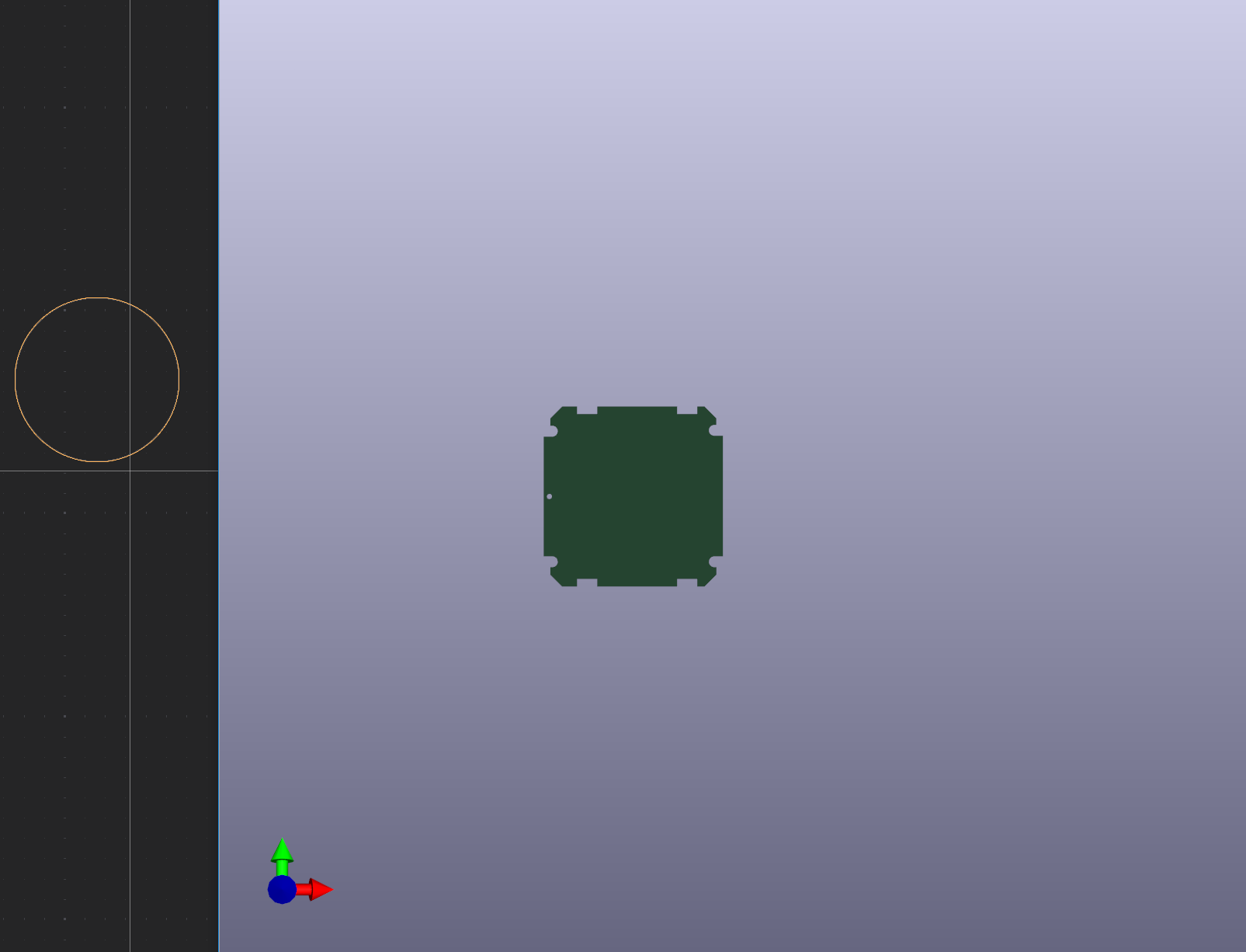

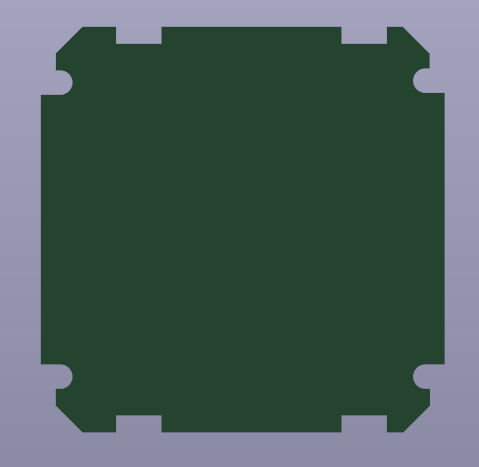

在3D中查看。

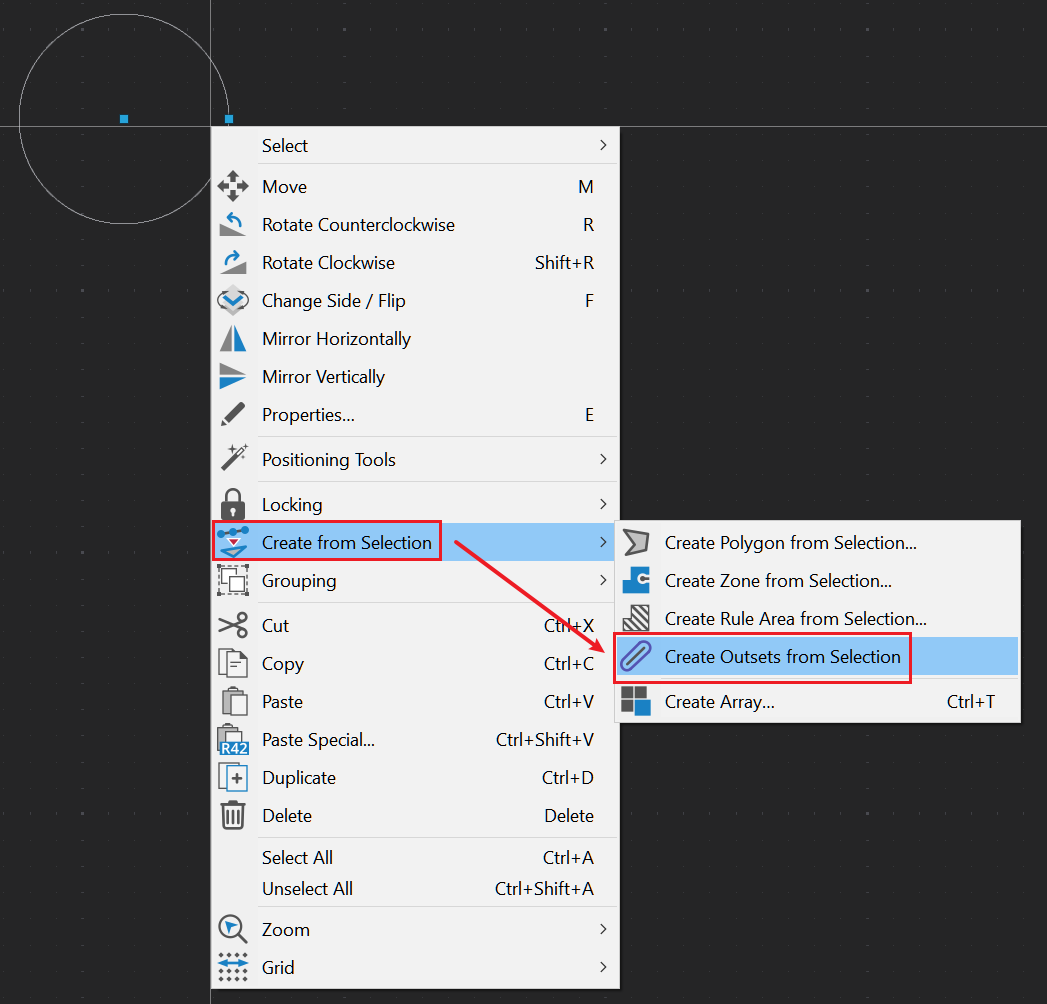

然后设置机械孔。

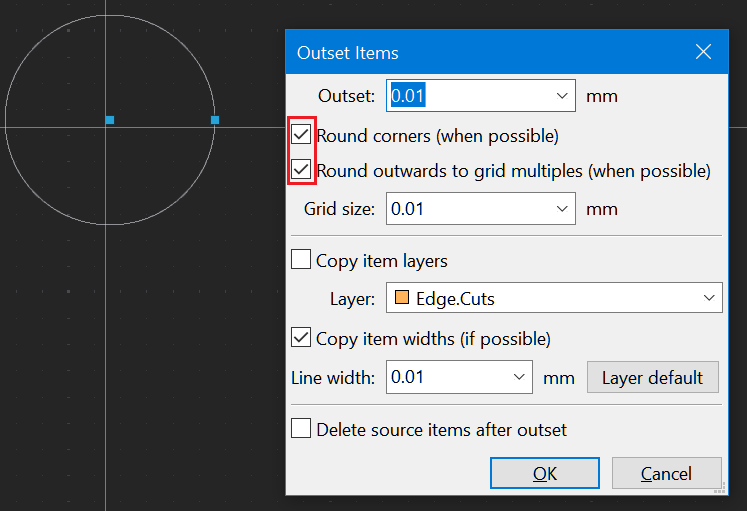

注意勾选，否则会变成方框。对比3D，可以看到机械孔。

但是问题是，走线时没有约束。
