磁芯饱和特征1

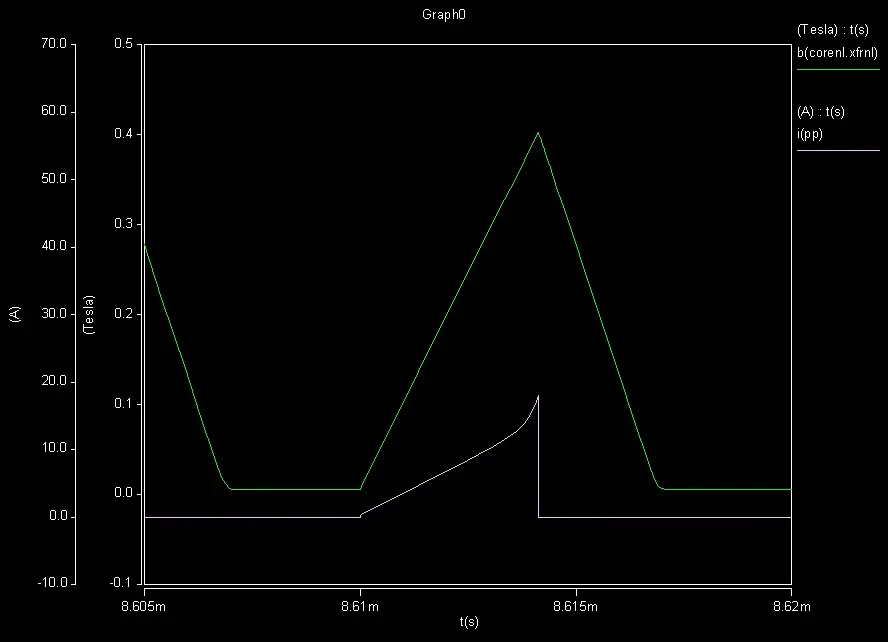

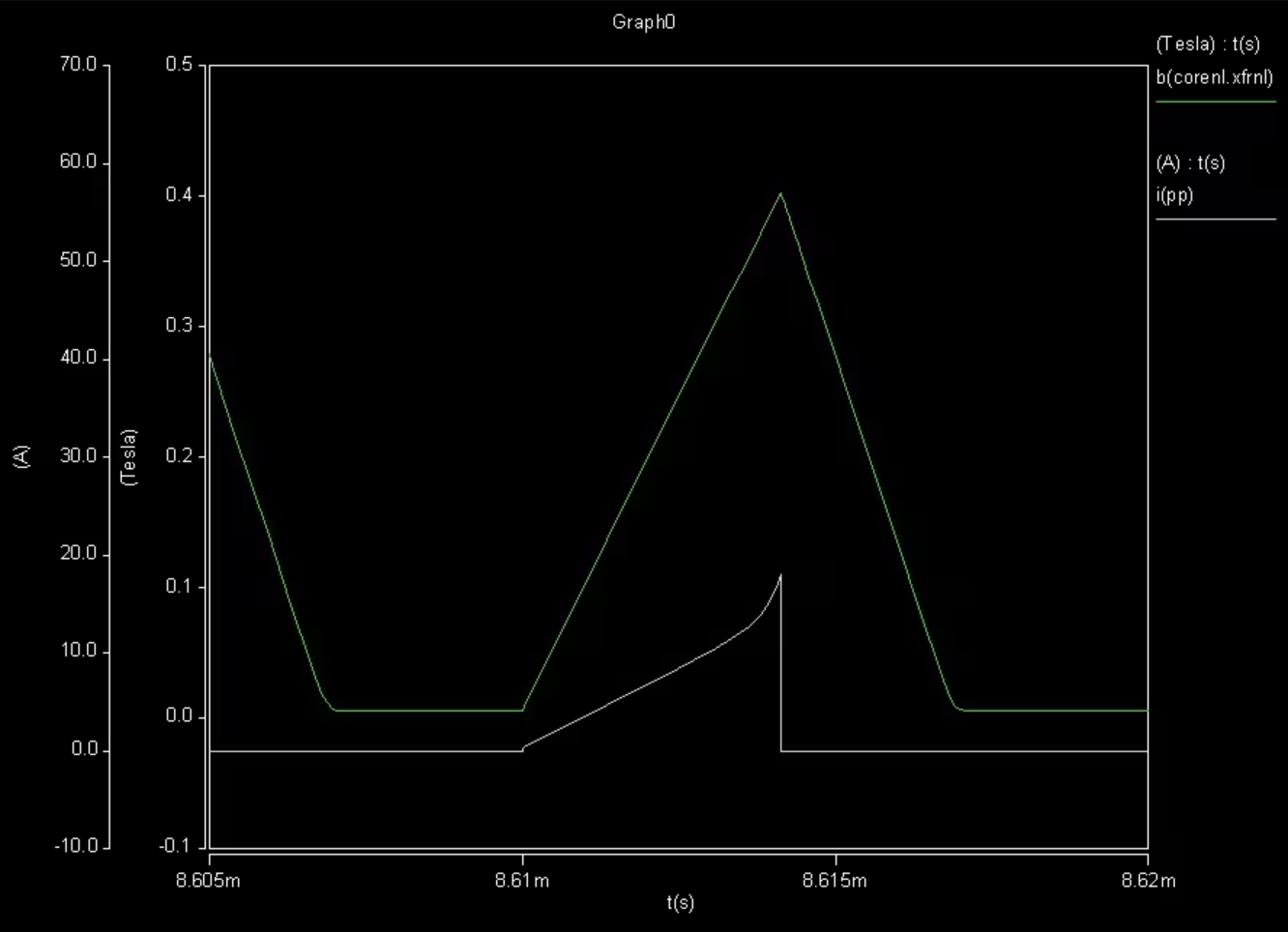

磁芯完全饱和,电流巨大,等效于每周期短路,每导通周期最后会鼓起一块,B-t曲线变为圆顶:

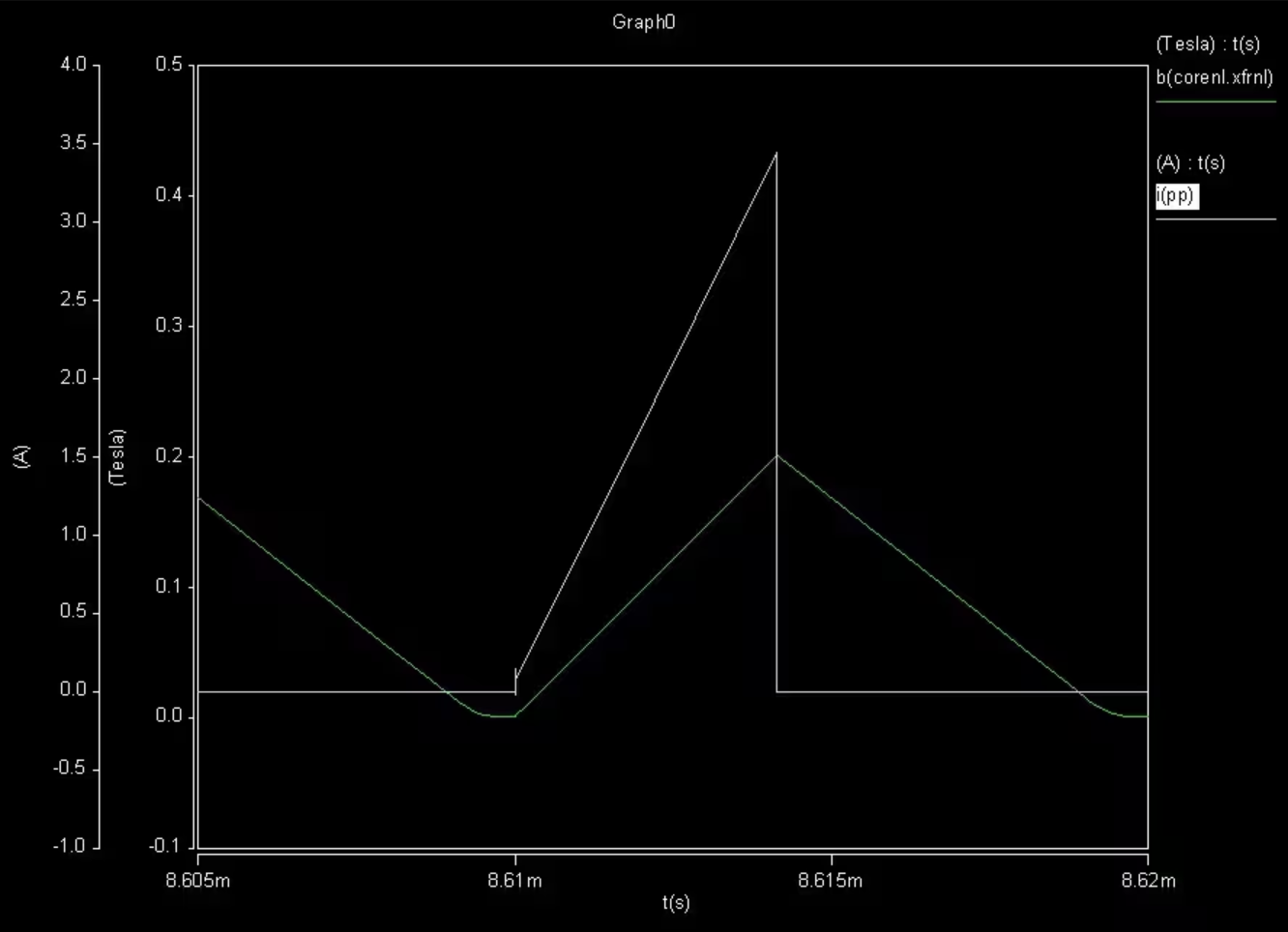

正常工作,B在合理范围0.25T以下,并有相当大冗余,此时临界导通,电流满载完美三角波,B也是能退磁到0.临界导通意味着原边mos导通期间储存的磁能,恰好在mos关断期间完全被副边释放掉,因此B会是一个0-0.2T变化的三角波型
临界饱和,电流较大,并且出现一定弯曲的尖角,当严重饱和,尖角会变成一个鼓起的大包
此图和书p53的电感开始饱和时的图一致
